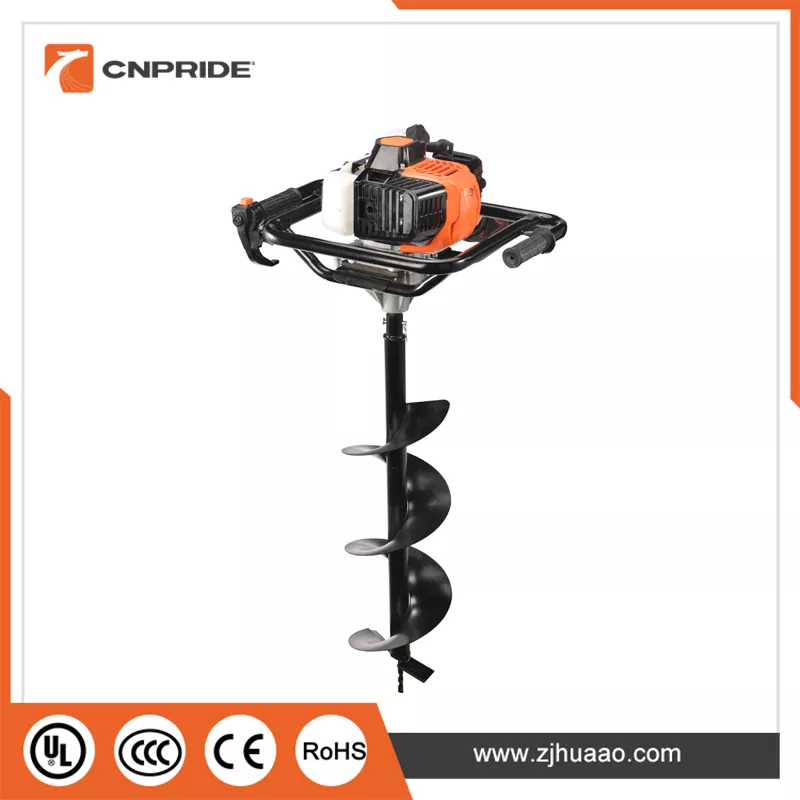

Benzynowy ślimak ziemny to przenośna wiertnica napędzana silnikiem, zaprojektowana z myślą o wydajnej penetracji gruntu. Łączy moc dwusuwowego silnika spalinowego z mechanicznym układem przeniesienia napędu i narzędziem tnącym, dzięki czemu jest niezbędnym narzędziem do wielu zadań, od montażu ogrodzeń i sadzenia drzew po pobieranie próbek gleby i prace budowlane. Artykuł ten zawiera głęboką, skupioną na inżynierii analizę benzynowego świdra ziemnego, badającą jego układ napędowy, architekturę mechaniczną, mechanikę operacyjną i mechanizmy bezpieczeństwa.

Źródło zasilania: Charakterystyka silnika dwusuwowego

W sercu większości urządzeń przenośnychBenzynowe ślimaki ziemneto chłodzony powietrzem, dwusuwowy, jednocylindrowy silnik benzynowy. Ten typ silnika został wybrany ze względu na wyjątkowy stosunek mocy do masy i prostotę mechaniczną, które mają kluczowe znaczenie w przypadku sprzętu ręcznego lub lekkiego działającego w odległych środowiskach zewnętrznych.

• Pojemność skokowa i moc wyjściowa: Pojemność skokowa silnika waha się zazwyczaj od 52 cm3 w modelach podstawowych do 80 cm3 lub więcej w wariantach o dużej wytrzymałości. Ta pojemność skokowa przekłada się na moc wyjściową od około 1,8 kW (2,4 KM) do 3 kW (4 KM). Krzywą mocy reguluje prędkość obrotowa silnika, przy czym większość jednostek pracuje przy prędkościach jałowych od 2100 do 8500 obr./min, przekazując moment obrotowy przez przekładnię redukcyjną na wrzeciono wyjściowe.

• Układ paliwowy i smarowania: w przeciwieństwie do silników czterosuwowych, cykl dwusuwowy wymaga wstępnie wymieszanej mieszanki oleju opałowego. Standardowy w branży stosunek mieszania wynosi zazwyczaj 25:1 lub 40:1 (benzyna do oleju do dwusuwów), w zależności od specyfikacji producenta i gatunku oleju. Aby poprawić niezawodność zimnego rozruchu, większość jednostek zawiera pompkę rozruchową (pompę paliwa) przed gaźnikiem, umożliwiając operatorowi ręczne zassanie paliwa do miski gaźnika przed pierwszym pociągnięciem. Pojemność zbiornika paliwa wynosi zazwyczaj od 1,0 do 1,2 litra, co zapewnia wystarczający czas pracy na dłuższe prace w terenie.

• Układ zapłonu i rozruchu: Układ zapłonu wykorzystuje moduł zapłonu z wyładowaniem kondensatorowym (CDI), który zapewnia stabilną iskrę pod wysokim napięciem bez zasilania zewnętrznego. Rozruch odbywa się za pomocą rozrusznika linkowego, który po pociągnięciu załącza koło zamachowe silnika. Zaletą inżynieryjną tego systemu jest jego całkowita niezależność od sieci elektrycznych, zapewniająca niezawodne działanie w odległych obszarach dzikiej przyrody, terenach górzystych i innych miejscach pracy poza siecią.

Architektura mechaniczna: od silnika do świdra

Przenoszenie energii mechanicznej z silnika na podłoże obejmuje kilka kluczowych elementów zaprojektowanych w celu zarządzania momentem obrotowym, zmniejszania prędkości i izolowania wibracji.

Sprzęgło odśrodkowe i logika włączania mocy: sprzęgło odśrodkowe jest instalowane pomiędzy wyjściem wału korbowego silnika a wejściem skrzyni biegów. Jego zasadą działania rządzi siła odśrodkowa: na biegu jałowym szczęki sprzęgła pozostają wsunięte pod naprężeniem sprężyny, nie przenosząc mocy. Gdy przepustnica otwiera się, a prędkość obrotowa silnika wzrasta do progu włączenia (zwykle 2500–3000 obr./min), szczęki rozszerzają się na zewnątrz pod wpływem siły odśrodkowej, włączając bęben sprzęgła i płynnie przenosząc moc na skrzynię biegów. Znaczenie inżynieryjne tej konstrukcji jest dwojakie: świder pozostaje całkowicie nieruchomy na biegu jałowym, co zwiększa bezpieczeństwo operatora i zapobiega niepotrzebnemu zużyciu i zużyciu paliwa podczas pozycjonowania.
Zwiększanie momentu obrotowego – podstawowa funkcja skrzyni biegów: Wysoka prędkość obrotowa silnika i niski moment obrotowy są nie do pogodzenia z wymogami wiercenia, które wymagają wysokiego momentu obrotowego przy niskich prędkościach obrotowych. Przekładnia redukcyjna jest zatem krytycznym elementem układu napędowego. Typowe konfiguracje obejmują przekładnię planetarną lub przekładnię śrubową z wałem równoległym, przy czym przełożenia zwykle wahają się od 15:1 do 40:1. Po zmniejszeniu prędkość wyjściową wrzeciona zmniejsza się do około 150 do 200 obr./min, co stanowi optymalny zakres do cięcia gleby. Ta prędkość zapewnia wystarczającą prędkość cięcia, zapobiegając jednocześnie poślizgowi wiertła, wyrzucaniu gleby i utracie kontroli przez operatora.
Reaktywne tłumienie momentu obrotowego i wibracji: Jest to często pomijane, ale niezwykle ważne wyzwanie inżynieryjne przy projektowaniu świdra benzynowego. Gdy wiertło przecina glebę, gleba wywiera równy i przeciwny moment reaktywny na wiertło, który jest przenoszony bezpośrednio przez korpus maszyny na uchwyty rękojeści. Jeżeli ta siła reakcji przekracza możliwy do opanowania poziom, operator musi włożyć znaczny wysiłek fizyczny w celu utrzymania stabilności, co prowadzi do poważnego zmęczenia mięśni i potencjalnego uszkodzenia nadgarstka w przypadku długotrwałego użytkowania. Zaawansowane, nowoczesne modele rozwiązują ten problem dzięki konstrukcji ramy tłumiącej wibracje — wykorzystującej gumowe tuleje izolacyjne lub konstrukcje amortyzatorów sprężynowych w celu oddzielenia sztywnego połączenia między zespołem silnika/skrzyni biegów a uchwytami manetek, znacznie redukując przenoszone wibracje i przejściowe obciążenia udarowe.

Geometria świdra i mechanika cięcia

Zdolność operacyjna wwBenzynowy ślimak ziemnyzależy nie tylko od mocy i przekładni, ale także od końcowego elementu tnącego – świdra. Jego geometria jest znacznie bardziej wyrafinowana niż zwykła spiralna płyta; jest to złożona konstrukcja zoptymalizowana poprzez dynamikę płynów i mechanikę gruntu.

1. Funkcja zabieraków i odprowadzania wiórów: Korpus świdra składa się z centralnej rury stalowej z ciągłymi spiralnymi zgarniakami przyspawanymi na całej długości. Zewnętrzna średnica zabieraków określa średnicę otworu (typowe specyfikacje obejmują 100 mm, 150 mm, 200 mm, 300 mm i rozmiary niestandardowe). Kąt linii śrubowej zabieraków jest parametrem krytycznym: zbyt mały kąt powoduje duży opór ewakuacji wiórów i niską wydajność; zbyt duży kąt powoduje samoblokowanie świdra (w przypadku, gdy skoszona ziemia nie wydostaje się z otworu, co powoduje zakleszczenie wiertła). Praktyka inżynierska narzuca różne projekty kątów pochylenia linii śrubowej dla różnych typów gleby — gleby piaszczyste, gleby gliniaste, grunty zamarznięte i gleby żwirowe wymagają określonej optymalizacji kąta.

2. Punkt prowadzący i krawędź skrawająca – mechanizm penetracji: Najniższa część wiertła zawiera punkt prowadzący, zwykle mający kształt stożkowy lub krzyżowy, często zakończony wkładkami z węglika spiekanego. Jego zadaniem jest zapewnienie stabilności centrowania w początkowej fazie wiercenia, zapobiegając ślizganiu się wiertła lub jego odkształceniu przy kontakcie z podłożem. Bezpośrednio nad punktem pilotażowym znajdują się główne krawędzie skrawające, których kąty geometryczne — kąt natarcia, kąt przyłożenia i nachylenie krawędzi skrawającej — bezpośrednio wpływają na specyficzne zużycie energii wymagane do penetracji gleby. W przypadku zastosowań wymagających dużych obciążeń, obejmujących żwir lub zamarzniętą glebę, wiertła klasy premium zawierają płytki z węglików spiekanych na głównych krawędziach skrawających, co radykalnie poprawia odporność na zużycie i udarność.

3. Projekty z podwójnym zabierakiem i zmiennym nachyleniem: aby poradzić sobie ze złożonymi warunkami geologicznymi, w których warstwy gleby zmieniają się w nieprzewidywalny sposób, w niektórych wiertłach profesjonalnej klasy zastosowano konfiguracje z podwójnym zabierakiem — dwoma równoległymi spiralnymi zgarniakami, które jednocześnie poprawiają efektywność odprowadzania wiórów i zwiększają stabilność prowadzenia w odwiercie. Dodatkowo konstrukcje o zmiennej podziałce (krótsza podziałka na dole, dłuższa podziałka na górze) zapewniają większą siłę skrawania podczas początkowej penetracji, przyspieszając jednocześnie odprowadzanie wiórów w górnej części, zapobiegając gromadzeniu się gleby na ścianie otworu wiertniczego.

Kontrole operacyjne i mechanizmy ochrony bezpieczeństwa

Obsługa świdra benzynowego nie jest tak prosta jak „otwarcie przepustnicy i wiercenie”. Głębokość systemu ochrony bezpośrednio determinuje żywotność sprzętu i bezpieczeństwo operatora.

Sterowanie przepustnicą i regulacja prędkości silnika: Zespół uchwytu zawiera element sterujący przepustnicą typu spustowego, połączony kablem z płytką przepustnicy gaźnika. Operator uzyskuje ciągłą modulację prędkości poprzez nacisk palca. Niektóre modele są wyposażone w przycisk blokady przepustnicy znajdujący się obok spustu, umożliwiający stałą pozycję przepustnicy podczas ciągłej pracy, aby zmniejszyć zmęczenie palców spowodowane długotrwałym naciskiem.
Zabezpieczenie przed przeciążeniem – mechanizm kołka ścinanego: Jest to najważniejszy mechaniczny element zabezpieczający świdra benzynowego. Kiedy wiertło napotyka nieprzewidzianą przeszkodę pod ziemią — dużą skałę, gęstą masę korzeniową lub zamarzniętą twardą nawierzchnię — chwilowy moment oporu może znacznie przekroczyć ograniczenia konstrukcyjne skrzyni biegów i silnika. Bez zabezpieczenia może to prowadzić bezpośrednio do pęknięcia zęba przekładni, odkształcenia wału korbowego, a nawet pęknięcia korpusu maszyny. Rozwiązaniem inżynierskim jest kołek ścinany instalowany na połączeniu pomiędzy wrzecionem wyjściowym a końcówką świdra. Jest to celowo osłabiony, skalibrowany element: gdy moment oporu przekracza ustawiony próg bezpieczeństwa, najpierw pęka kołek ścinany, fizycznie odłączając układ napędowy. Wiertło natychmiast przestaje się obracać, chroniąc cały układ przeniesienia napędu przed katastrofalną awarią. Wymiana kołka ścinanego jest rutynową procedurą konserwacyjną.
Układ hamulcowy i wyłącznik awaryjny: Niektóre modele premium integrują hamulec odśrodkowy między sprzęgłem a skrzynią biegów. Gdy operator zwolni pedał gazu, a prędkość silnika spadnie do biegu jałowego, szczęki hamulcowe automatycznie włączają się na wale wyjściowym, całkowicie zatrzymując wiertło w ciągu kilku sekund. Zapobiega to przypadkowym urazom podczas zmiany położenia maszyny lub przemieszczania się pomiędzy miejscami wiercenia.
Ergonomia i postawa podczas pracy: Benzynowy świder ziemny obsługuje się w pozycji stojącej, trzymając obie ręce za kierownicę. Rozstaw kierownicy, kąt chwytu i ogólny środek ciężkości maszyny zostały zoptymalizowane pod kątem ergonomii. W idealnym przypadku, gdy wiertło jest skierowane pionowo w dół, środek ciężkości maszyny powinien znajdować się pomiędzy rękami operatora, minimalizując dodatkowy moment obrotowy wymagany do przeciwdziałania przechylaniu się do przodu lub do tyłu.

Zasady konserwacji i praktyki inżynieryjne

Konserwacja świdra benzynowego polega zasadniczo na dbaniu o silnik dwusuwowy i mechaniczny układ przeniesienia napędu. Jej podstawowe zasady można podsumować w trzech kluczowych praktykach:

1. Świeżość paliwa: Wstępnie zmieszane paliwo do silników dwusuwowych zaczyna ulegać degradacji po 30 dniach przechowywania, w wyniku odparowania lekkich frakcji i powstania utleniających żywic, łatwo zatykających dysze i kanały gaźnika. Najlepsza praktyka inżynieryjna zaleca stosowanie specjalnego paliwa do dwusuwów stabilizowanego etanolem lub opróżnianie zbiornika i uruchamianie silnika na sucho do momentu wyczerpania się gaźnika po każdej sesji roboczej.

2. Czyszczenie filtra powietrza: Podczas wiercenia powstają znaczne ilości pyłu. Piankowe lub papierowe elementy filtra powietrza wymagają codziennego czyszczenia. Zatkany filtr powietrza powoduje bogatą mieszankę, niecałkowite spalanie, przyspieszone gromadzenie się węgla, a w ostateczności zadrapanie lub zatarcie cylindra.

3. Smarowanie skrzyni biegów: Przekładnia redukcyjna jest wypełniona specjalistycznym smarem do przekładni (zwykle smarem na bazie litu NLGI klasy 2). Regularne przeglądy i uzupełnianie są niezbędne, aby zapobiec przedwczesnemu uszkodzeniu przekładni w wyniku pracy na sucho.

TheBenzynowy ślimak ziemnyto znacznie więcej niż zwykły „silnik benzynowy z drążkiem śrubowym”; jest to wyrafinowany system wiercenia w ziemi, który integruje dynamikę spalania, inżynierię mechanicznych przekładni, mechanikę cięcia gleby i ergonomię. Elegancja jego konstrukcji jest widoczna w płynnym przekazywaniu mocy przez sprzęgło odśrodkowe, precyzyjnym wzmocnieniu momentu obrotowego skrzyni biegów, roli kołka ścinanego jako ostatniej linii obrony bezpieczeństwa maszyny oraz precyzyjnej kontroli ślimakowego zabieraka nad przepływem wiórów glebowych. Tylko poprzez zrozumienie tych głębokich zasad technicznych można naprawdę opanować ten sprzęt i stosować go przy naukowej konserwacji i wydajnej pracy.
